Як організувати контроль jacking-майданчика: логістика, бригада, ритм поставок
Практичний гід з організації монтажного майданчика при підрощуванні силосу: зонування матеріалів, ротація бригади, добова ритміка поставок і дистанційний контроль для замовника.
Чому організація майданчика — половина успіху jacking
Технічна частина jacking — домкрати, болти, геометрія — відносно стандартна. Але чому одна бригада монтує 22-метровий силос за 12 днів, а інша — за 20? Різниця не в технічних навичках. Різниця в організації майданчика.
При jacking простої дорогі: бригада стоїть і чекає матеріал — по 4-6 осіб × 1 тис. грн/день = 4-6 тис. грн за один простійний день. Помножте на 5 таких днів — і ви зрозумієте, чому логістика поставок критична.
Ця стаття — практичний чек-лист для замовника і підрядника: що підготувати до прибуття бригади, як організувати майданчик і як контролювати хід монтажу не перебуваючи постійно на місці.
До прибуття бригади: що має бути готовим
Найдорожчі простої — це ті, що трапляються в перший день. Бригада приїхала — і з'ясовується, що фундамент ще не готовий, або матеріал не завезли, або немає під'їзду для вантажівки.
Чек-лист до прибуття бригади:
- Фундамент прийнятий і підписаний акт (не менше 28 діб після заливання).
- 100% матеріалу на майданчику: всі панелі, кільця, кріплення, дах. Не "буде завтра" — а фізично на місці.
- Місце для зберігання матеріалу: рівний ґрунт або бетон, без калюж. Листи Symaga не зберігають на голому ґрунті — нижній лист заіржавіє.
- Під'їзд для вантажівки 18-22 т (доставка залишку матеріалу, можливий підвіз обладнання).
- 220V або 380V живлення на майданчику (гідростанція домкратів, освітлення, зарядні пристрої).
- Питна вода і побутові умови для бригади (особливо при монтажі 2+ тижні).
- Узгоджений план місця: де стоять домкратні рамки, де склад матеріалу, де рухається техніка.
Практика FERRON
За тиждень до виїзду бригади — надсилаємо замовнику чек-лист готовності майданчика. Якщо на момент прибуття є невиконані пункти — фіксуємо письмово і узгоджуємо нові терміни. Простій по вині замовника входить до договору окремим пунктом.

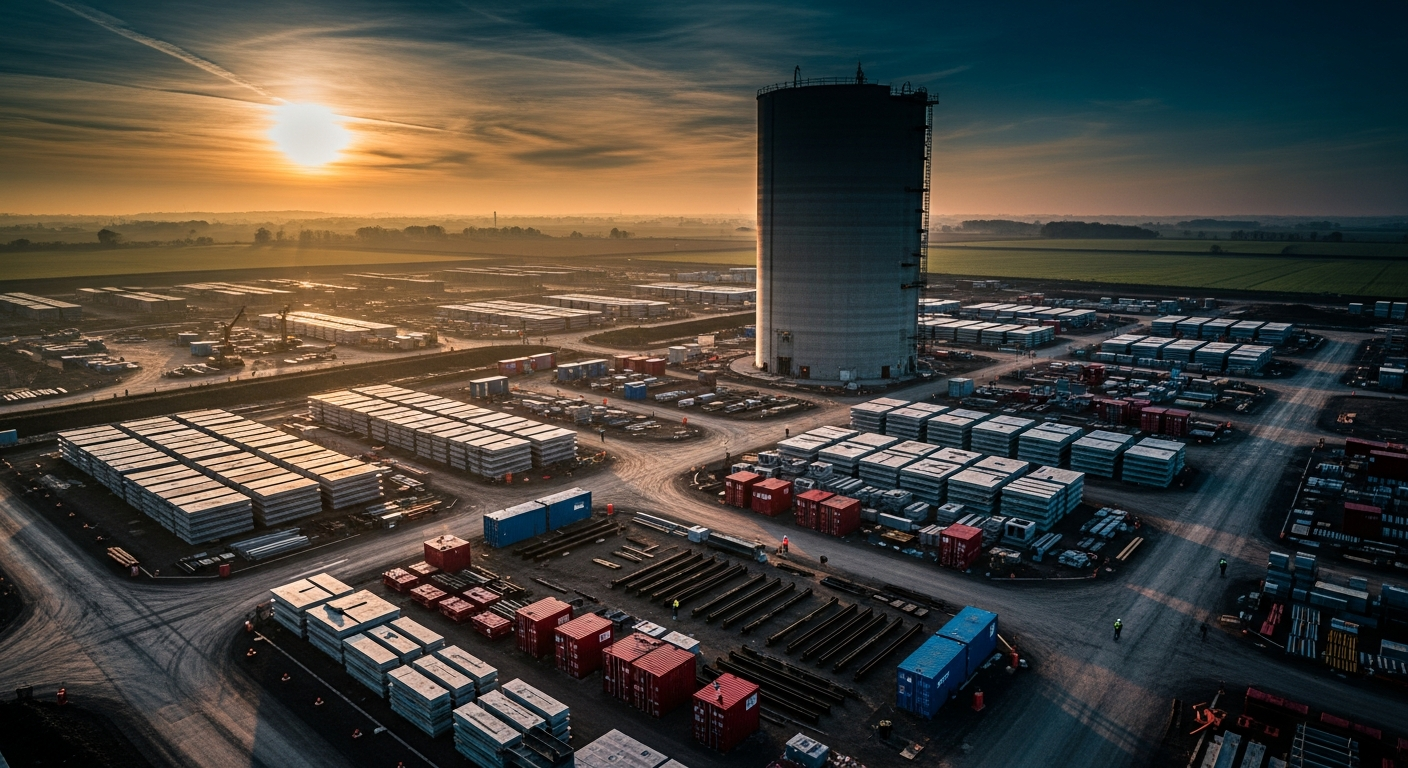

Зонування майданчика: де що розмістити
Правильне зонування скорочує непродуктивні переміщення. Базова схема для силосу 18-22 м:
- Зона А — місце монтажу: фундамент + домкратне кільце + активна зона роботи. Радіус від центру силосу + 3 м. Доступ тільки для монтажників.
- Зона Б — підготовчий стенд: де розкладають і сортують листи кільця перед монтажем. Повинен бути максимально близько до зони А, але не заважати підйому. Розрахунок: для кільця 18 м потрібно ~50 листів, площа стенду ≈ 10×3 м.
- Зона В — склад матеріалів: решта листів, кріплення, аксесуари. Обов'язково: сортування по кільцях (не змішувати 3-е кільце з 7-м) і маркування. Хаос у складі — це +1-2 дні на весь монтаж.
- Зона Г — гідравлічне обладнання: насосна станція, шланги, запас масла. Захист від прямого дощу, але не в закритому приміщенні (перегрів).
Добова ритміка: як виглядає правильний день монтажу
Оптимальний день jacking-монтажу при 10-годинному робочому дні:
| Час | Що відбувається |
|---|---|
| 07:00 | Прибуття бригади, перевірка погодних умов (анемометр, прогноз на день) |
| 07:15 | Розкладка листів наступного кільця на підготовчому стенді, підбір кріплення |
| 08:00 | Початок монтажу кільця: установка листів, попередня затяжка болтів |
| 10:30 | Кільце зібране, фінальна затяжка болтів (роторні ключі паралельно) |
| 11:00 | 5% контрольна перевірка болтів динамометричним ключем |
| 11:30 | Прогрів гідросистеми, перевірка рівнів |
| 12:00 | Підйом: 15-25 хвилин до зупинки на висоту кільця |
| 12:30 | Вимір вертикальності (теодоліт або лазерний рівень), запис у протокол |
| 13:00 | Обід |
| 14:00 | Другий цикл (якщо план 1,5-2 кільця за день) |
| 17:30 | Закриття майданчика, стан конструкції — фото і запис у журнал |
Ритм поставок матеріалу: як не зупинити монтаж
При стандартному темпі 1-1,5 кільця за день для силосу 18 м (35-40 листів на кільце) необхідно забезпечувати подачу ≈ 50-60 листів за день. Типовий варіант — матеріал весь завезено одразу (ідеал), але буває і поетапна доставка.
При поетапній доставці:
- Мінімальний буфер на складі — 3 кільця вперед. Якщо залишилося менше 3 кілець — терміново замовляємо наступну партію.
- Час доставки від дилера: для Symaga в Україні — 2-5 днів від заявки. Для GSI з Польщі — 5-10 днів. Плануйте буфер.
- Доставка кріплення і EPDM шайб — часто забувають. Навіть повний комплект листів стане на паузу якщо закінчилися болти.
Дистанційний контроль для замовника
Замовник не може бути на майданчику щодня — але може контролювати дистанційно. Три рівні контролю:
- IP-камера на майданчику: встановлюється на підйомній щоглі або монтажному крані, якщо є. Дозволяє бачити майданчик у реальному часі. Показує: чи йде монтаж, скільки осіб на майданчику, чи не стоять. НЕ показує: якість болтового з'єднання, геометрію.
- Щоденний звіт від бригадира: фото наприкінці дня (загальний вигляд зверху і крупно — поточне кільце), кількість змонтованих кілець, відхилення від плану, погодні умови. Формат — Telegram або WhatsApp, 3-5 фото + короткий текст.
- Виїзний технагляд: для об'єктів від 2000 т рекомендуємо незалежного технадзора від 1-2 виїздів на тиждень. Перевіряє геометрію, болти, документацію. Вартість — 2-5 тис. грн/виїзд. Економить на усуненні дефектів.
Детальніше про перевірку якості монтажу — чек-лист для замовника. Про проміжну прийомку і документи — проміжна прийомка при підрощуванні. Повний огляд методу — jacking method: повний гід.
Організуємо весь монтаж під ключ
FERRON забезпечує повну організацію майданчика: план зонування, чек-лист готовності, щоденні звіти замовнику і всю документацію від фундаменту до здачі.
Дізнатись про монтаж під ключ →Маєте об'єкт?
Потрібен монтаж металоконструкцій? Розрахувати вартість
Часті запитання.
Так. Три рівні: IP-камера на майданчику для реального часу, щоденний фото-звіт від бригадира у месенджер, виїзний технадзор 1-2 рази на тиждень. FERRON за замовчуванням відправляє щоденний звіт замовнику — без додаткової оплати.
Геометричний контроль (вертикальність, горизонт) — бригадир і оператор FERRON після кожного кільця за допомогою теодоліта або лазерного нівеліра. Незалежний приладовий контроль — технадзор (окрема особа або організація), якого наймає замовник.
Мінімум: 3-5 фотографій (загальний вигляд і поточне кільце), запис кількості змонтованих кілець і будь-яких відхилень від плану. Оптимально: ще й щоденний запис у журнал монтажу металоконструкцій і відмітка погодних умов.
Листи Symaga/GSI/Brock — на дерев'яних підкладках (не на голому ґрунті), стопки по 20-30 листів, вертикальний поділ між кільцями. Кріплення — в закритих ящиках або поліетиленових пакетах (не розсипати на землі). EPDM шайби — в теплому приміщенні взимку, захищати від прямого сонця влітку.
Для силосу до 14 м — 4 особи (бригадир + 2 монтажники + підсобник). Для 18-22 м — 5-6 осіб. Для 27 м — 6-8 осіб. Менше 4 осіб на будь-якому діаметрі неефективно: хтось завжди чекає на суміжну операцію.
