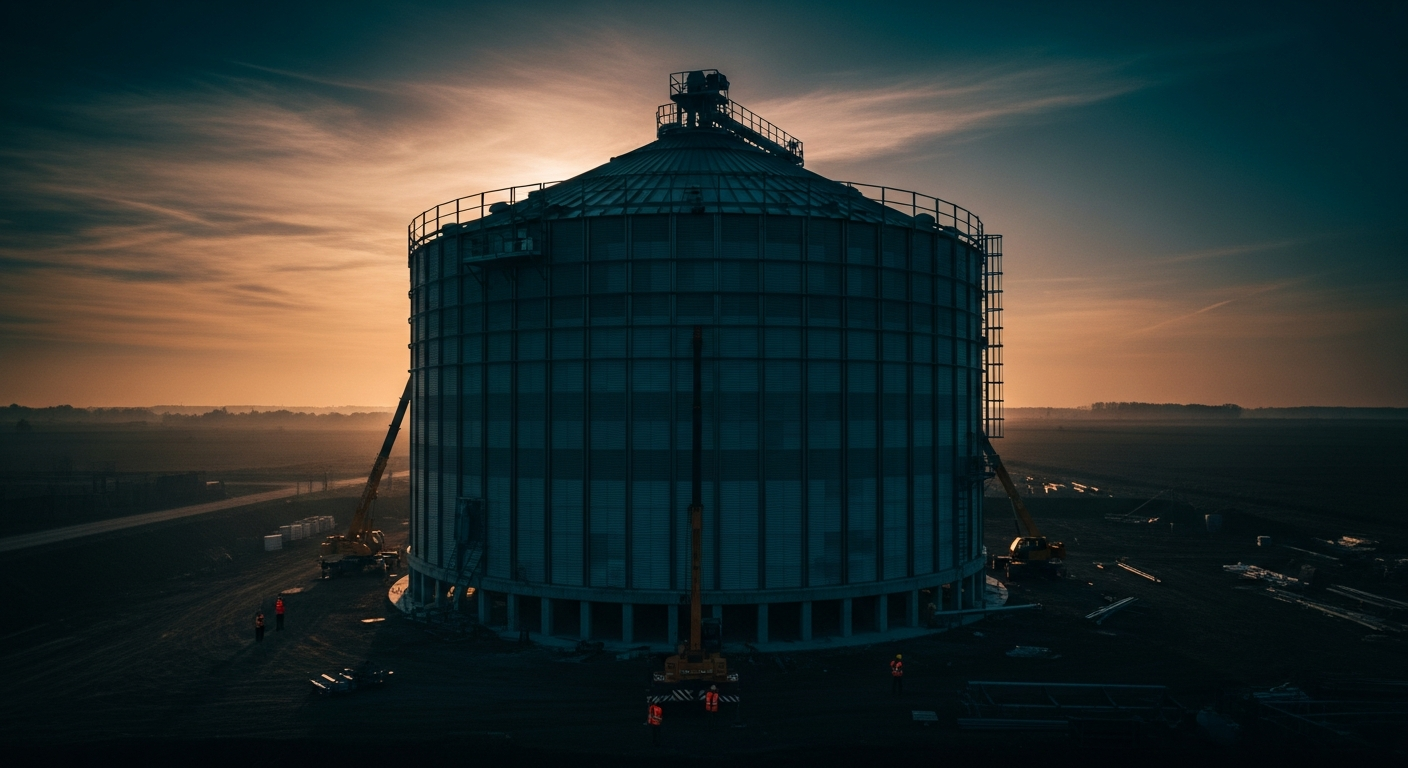

Підрощування силосу 5000 тонн: реальний таймлайн від фундаменту до здачі
День за днем: що відбувається на майданчику при монтажі комерційного силосу 5000 тонн. Склад бригади, критичний шлях, паралельні роботи і реалістичний порівняльний приклад jacking vs кран.
Силос 5000 тонн: що це означає у метрах і кільцях
Силос ємністю 5000 тонн пшениці (об'ємна маса 750 кг/м³ — стандарт для розрахунків) потребує об'єм ≈ 6667 м³. Типові параметри для найпоширеніших конфігурацій:
| Діаметр | Бренд | Кількість кілець | Висота стінки | Загальна висота |
|---|---|---|---|---|
| 22 м | Symaga S2200 | 16 кілець | ≈ 20 м | ≈ 26 м |
| 18 м | Symaga S1800 | 24 кільця | ≈ 30 м | ≈ 36 м |
| 21 м | GSI HD | 18 кілець | ≈ 22 м | ≈ 28 м |
| 27 м | GSI Maxim | 10 кілець | ≈ 12 м | ≈ 18 м |
Для аналізу беремо найтиповіший кейс: Symaga 22 м × 16 кілець висотою стінки 20 м. Це відповідає приблизно 5200-5500 тоннам пшениці залежно від конуса вивантаження.
День за днем: таймлайн монтажу 5000-тонного силосу
Наведено реальний графік для Symaga 22 м, бригада 6 монтажників, весняний сезон (15°C, вітер до 7 м/с), 10-годинний робочий день.
День 1-2 (підготовка і збірка даху)
- Перевірка фундаменту: нівелір у 16+ точках, перевірка анкерних болтів на відповідність осям.
- Розміщення гідравлічних домкратів: 14 домкратів по 10 т кожен (рівномірно по периметру 22 м, крок ~4,9 м).
- Збірка конічного даху на землі: центральний конус + секції + вентиляційний люк + завантажувальний патрубок. Вага даху ≈ 4,2 т.
- Перший підйом: дах + перше кільце. Перевірка геометрії, первинний замір вертикалі.
День 3-4 (темп монтажу встановлений)
- Ритм: 1 кільце + підйом = 4-5 годин для 22 м (монтаж листів, болтування, 5% контрольна затяжка, підйом, замір).
- 1,5-2 кільця за робочий день при стабільних умовах.
- Вимір вертикальності після кожного кільця: теодоліт, протокол.
День 5-9 (основна висота)
- Монтаж кілець 4-12. Найвища продуктивність: бригада вже знає ритм, матеріал подається без затримок.
- На 6-7 кільці: монтаж першого вітрового кільця (кількість і позиція за специфікацією Symaga).
- Параллельно: підрядник починає копання під фундамент норійної башти (FERRON не заважає).
День 10-12 (верхні кільця — повільніше)
- На висоті 16-18 м конструкція більш чутлива до вітру. При вітрі > 8 м/с — перерва.
- Монтаж другого вітрового кільця.
- Темп знижується до 1 кільця за день через більшу обережність і контрольні виміри.
День 13-14 (фінальне опускання і анкерування)
- Монтаж останнього (16-го) кільця і опорного кільця фундаменту.
- Фінальне опускання конструкції на анкерні болти фундаменту.
- Затяжка анкерних болтів з фінальним моментом (M16 клас 10.9: 150-170 Нм).
- Зняття домкратів і демонтаж опорних рамок.
День 15-16 (внутрішнє обладнання і документація)
- Монтаж драбин, поручнів, заземлення.
- Перевірка всіх болтових з'єднань: 5% вибіркова затяжка по всій висоті.
- Фінальний замір вертикальності: теодоліт з чотирьох сторін. Протокол.
- Акт прийомки прихованих робіт, виконавча документація КМ.
Підсумок: 14-16 робочих днів (≈ 3 тижні з урахуванням погодних перерв)
Symaga 22 м × 16 кілець від завезення обладнання до підписання акта — 14 робочих днів при ідеальних умовах, 16-18 при середніх. Це ті самі "2-3 тижні на один силос", про які ми говоримо замовникам.
Критичний шлях: що затримує і що прискорює
Фактори затримки:
- Погода: вітер > 10 м/с — стоп. При частих западноукраїнських вітрах весна може давати 2-3 простоїх-дні на тиждень.
- Фундамент: якщо після приїзду виявляємо геометричні відхилення — затримка 1-2 дні на виправлення.
- Брак матеріалу: якщо замовник не забезпечив повний комплект — монтаж зупиняється. Завжди вимагаємо 100% наявність матеріалу до початку.
- Декілька силосів паралельно: при монтажі 2 силосів одночасно темп на кожному падає, але загальний об'єкт закривається швидше.
Фактори прискорення:
- Чіткий матеріально-технічний план: кожен ранок матеріал вже розкладений, домкрати готові.
- Досвідчена бригада (4+ роки jacking) — темп на 20-25% вище, ніж у першорічників.
- Кріпильна бригада з 2 роторними ключами одночасно (паралельна затяжка).
Склад бригади і розподіл функцій
| Роль | Кількість | Функція |
|---|---|---|
| Бригадир | 1 | Контроль геометрії, командування підйомами, комунікація із замовником |
| Монтажники-болтарі | 3 | Збірка кільця, болтування, першочергова затяжка |
| Оператор домкратів | 1 | Синхронізація підйому, стеження за рівнями |
| Підсобник-подача | 1 | Подача листів і кріплень, сортування |
Усього 6 осіб — оптимум для силосу 22 м. 4 особи — можливо але повільніше. 8 осіб — не прискорює через вузьке робоче місце при jacking (роботи тільки на висоті одного кільця).
Jacking vs кран: реальне порівняння на 5000-тонному силосі
| Параметр | Jacking (FERRON) | Мобільний кран 40 т |
|---|---|---|
| Тривалість монтажу стінки | 12-14 робочих днів | 8-10 робочих днів |
| Оренда крана | 0 грн | 180 000-250 000 грн (10 днів) |
| Вимога до майданчику | Немає спецвимог | Підкранова зона 10 м, тверде покриття |
| Безпека | Роботи на висоті 1,2-2 м | Підйоми на 20+ м |
| Погодозалежність | Вітер > 10 м/с — стоп | Вітер > 8 м/с — стоп (кран чутливіший) |
| Якість болтування | Вся зоні на зручній висоті | Верхні кільця — у важкодоступних місцях |
Детальніше — у статті Jacking vs кран: повне порівняння. Про загальні терміни монтажу різних розмірів — скільки займає підрощування силосу. Загальний гід — jacking method: повний огляд.
Плануєте силос 5000 тонн?
Надішліть технічне завдання — складемо реалістичний графік монтажу під ваші жнива і бюджет.
Отримати графік монтажу →Маєте об'єкт?
Потрібен монтаж металоконструкцій? Розрахувати вартість
Часті запитання.
Для Symaga 22 м × 16 кілець — 14-16 робочих днів (2,5-3 тижні з урахуванням вихідних і можливих погодних простоїв). При ідеальних умовах і досвідченій бригаді — 12-13 днів. Відлік від завезення обладнання до підписання акта прийомки.
Оптимальна бригада для силосу 22 м — 6 осіб: бригадир, 3 монтажники-болтарі, оператор домкратів, підсобник. Це FERRON-стандарт. 8 осіб не дають приросту швидкості через вузьке робоче місце при jacking; 4 особи — теж можливо але темп нижчий на 25-30%.
Так, якщо: 1) фундамент готовий і перевірений до прибуття бригади; 2) весь комплект матеріалу на майданчику з першого дня; 3) погода дозволяє — весняне вікно до середини червня зазвичай сприятливе. Монтаж 5000 т за jacking реально вкластися в 3 тижні від завезення до здачі.
Для діаметру 22 м — 14 домкратів по 10 тонн кожен (загальна вантажопідйомність 140 т при реальній вазі конструкції 35-45 т). Розміщуються рівномірно по периметру з кроком ≈ 4,9 м. Обов'язкова електронна синхронізація.
Монтажники завжди працюють на висоті одного кільця — від 1,2 до 2,5 м від землі залежно від висоти кільця. Навіть коли загальна конструкція вже підіймається до 15-18 м — нове кільце монтується біля землі. Це головна перевага jacking для безпеки.
