Монтаж силосів Brock методом jacking: Full Sweep Anchor і практика на майданчику
Що відрізняє підрощування Brock від Symaga та GSI: анкерна система Full Sweep Anchor, дюймові кріплення, вітрове навантаження 105 mph і практика бригад в Україні.
Brock в Україні: чому цих силосів менше, але вони складніші
Силоси Brock (Brock Grain Systems, підрозділ CTB Inc.) присутні в Україні значно менше, ніж Symaga або GSI/AGI. Тим не менш на деяких елеваторах — особливо побудованих у 2010-х за американськими проєктами — Brock займає значну частку парку. Монтажна бригада, яка вперше бачить Brock, часто недооцінює відмінності від звичного Symaga. Помилка дорого коштує.
Три принципові відмінності, з яких треба починати:
- Full Sweep Anchor System — власна анкерна система Brock, яка принципово відрізняється від анкерних систем Symaga і GSI.
- Дюймова різьба — усі кріплення під дюймовий інструмент (так само як GSI), не метрика.
- Вітростійкість 105 mph (≈ 47 м/с) — Brock проєктується під американський норматив, і анкерне кріплення до цього норм-рівня є конструктивно складнішим.
Практика FERRON
На об'єкті у Вінницькій обл. ми монтували чотири Brock діаметром 18 м. Перший силос зайняв на 1,5 дня більше — саме через вивчення Full Sweep Anchor на місці. З другого все пішло чітко. Тепер Brock у нас є стандартним чек-листом, як Symaga і GSI.
Full Sweep Anchor System: механіка і вимоги при jacking

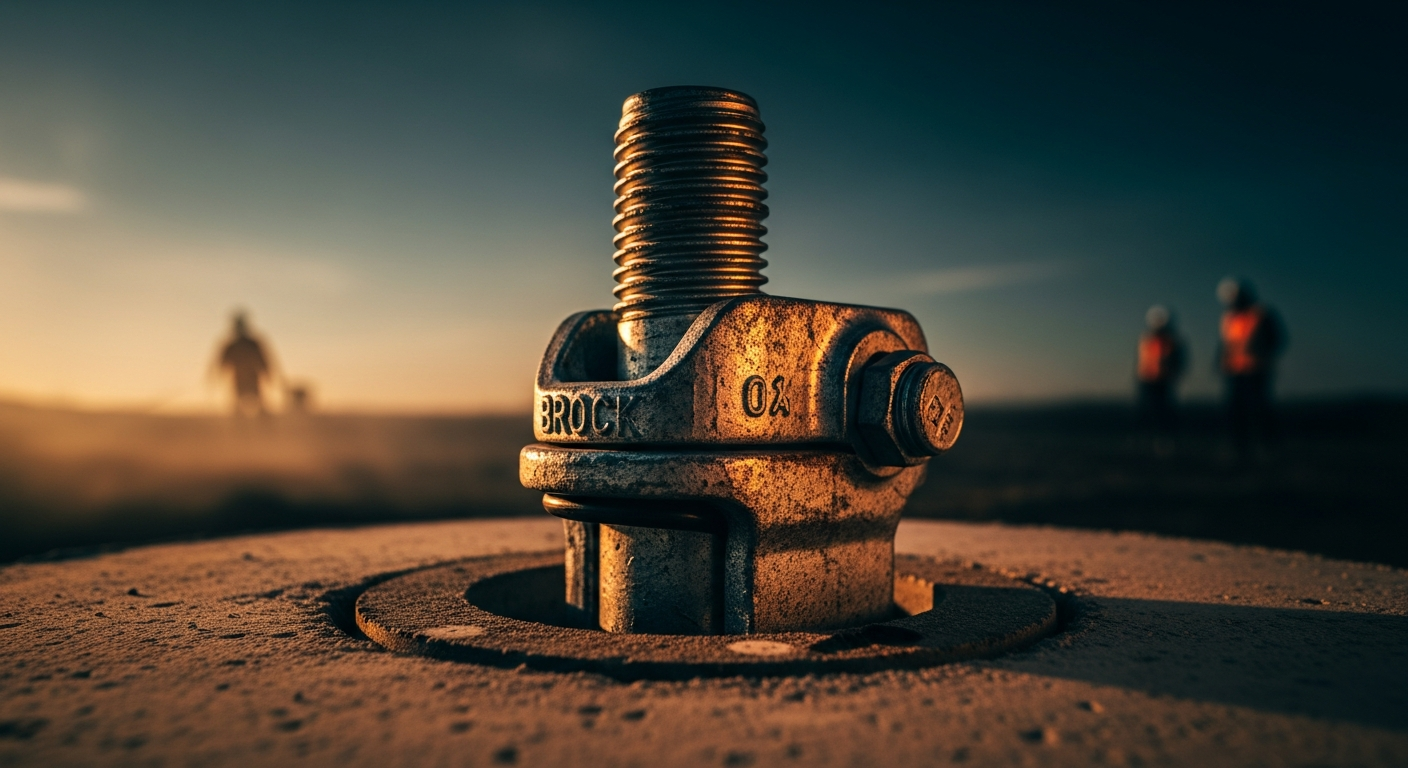

Full Sweep Anchor System — це спосіб анкерування нижнього кільця силосу до фундаменту, де анкерний болт проходить через увесь периметр нижнього з'єднувального кільця (sweep ring), а не точково через окремі лапки, як у Symaga.
Що це означає при jacking:
- Фінальне анкерування відбувається тільки після того, як усі кільця змонтовані та конструкція опущена на фундаментну плиту. Поки конструкція на домкратах — анкери не затягуються.
- Перед початком підрощування sweep ring монтується окремо і перевіряється на геометрію — від нього залежить, чи нижнє кільце сяде рівно.
- Кут нахилу sweep ring до плити: 0° (горизонтальна посадка), відхилення понад 2 мм на 1 м периметру — переробка.
Під час підйому — при кожному циклі jacking — перевіряємо, що sweep ring не зсунувся відносно анкерних болтів фундаменту. Rrock вимагає, щоб анкери і ring залишалися коаксіальними. Якщо конструкція "пішла" при підйомі — спочатку опускаємо, вирівнюємо, тільки після повторного підйому.
Кріпильна система: дюймовий інструмент і чим це відрізняється
Brock використовує дюймову систему різьби — UNC (Unified National Coarse). Типові розміри болтів на зерновому Brock:
| Позиція | Розмір болта | Клас міцності | Момент затяжки |
|---|---|---|---|
| Стінкові панелі (горизонтальні стики) | 3/8" UNC | Grade 5 | 35–40 ft·lb (47–54 Нм) |
| Стінкові панелі (вертикальні стики) | 3/8" UNC | Grade 5 | 35–40 ft·lb |
| Анкери sweep ring | 1/2" UNC | Grade 8 | 65–75 ft·lb (88–102 Нм) |
| Даховий вузол | 5/16" UNC | Grade 5 | 18–22 ft·lb (24–30 Нм) |
Важливо: динамометричний ключ повинен бути відкалібрований в ft·lb або мати переводну шкалу. Метричні ключі не підходять без адаптерів. Перед виїздом на Brock-об'єкт перевіряємо комплект інструменту: головки SAE 9/16" (для 3/8"), 5/8" (для 1/2").
Типова помилка
Бригади, що звикли до Symaga, намагаються затягувати Brock з тим самим зусиллям 45 Нм. Для 3/8" Grade 5 це відповідає приблизно нижній межі, але для анкерів 1/2" Grade 8 — катастрофічне недотягування. Завжди читайте специфікацію конкретного силосу.
Вітростійкість 105 mph: що це означає для jacking
Американський норматив ASCE 7 дозволяє Brock проєктувати під базову швидкість вітру 105 mph (≈ 47 м/с, або вітер 11 балів за шкалою Бофорта). Це значно вище стандартів ДБН для більшості регіонів України (зазвичай 25–35 м/с).
Наслідки для jacking-монтажу:
- Анкерне кріплення масивніше — болти анкерного кільця товщі, кількість точок анкерування більша, ніж у Symaga аналогічного діаметру. Це збільшує час фінального анкерування.
- Вітрові кільця обов'язкові — Brock комплектується жорсткими вітровими кільцями на 1-2 рівнях більше, ніж Symaga. Монтуються після кожного підйому на 4-5 кілець.
- Контроль вертикальності жорсткіший — допуск Brock L/750 (тоді як Symaga L/1000). Вимірюємо після кожних 3 кілець, не рідше.
Ліміт вітру при jacking для Brock — аналогічний Symaga і GSI: 10 м/с для пустої конструкції на домкратах. Навіть якщо сам силос розрахований на 47 м/с — незафіксована конструкція між домкратами і анкерами вразлива на будь-якому вітрі.
Послідовність монтажу при jacking: специфіка Brock
Загальна схема jacking — дах першим, потім кільця знизу — зберігається. Але є специфічні моменти Brock:
- Збірка даху: Brock часто має конічний дах з центральним люком вентиляції. Вентиляційний конус монтується на землі разом з дахом. Перевіряємо закладні під завантажувальний патрубок — на Brock вони інтегровані в даховий модуль.
- Перший підйом: після збірки даху і першого кільця — первинна перевірка sweep ring на горизонт. Якщо відхилення більше 3 мм — виправляємо до другого підйому.
- Монтаж вітрових кілець: перше вітрове кільце — після 4 підйомів, друге — після 8-го. Brock дає точну специфікацію в Assembly Manual.
- Фінальне анкерування: тільки після останнього опускання конструкції на плиту. Sweep ring болти затягуються по схемі "зірка" — хрест-навхрест, 3 проходи до фінального зусилля.
Розрахувати вартість монтажу силосу Brock
Маєте проєкт Brock або вже придбали силос? Надішліть технічне завдання — розрахуємо терміни та вартість монтажу методом jacking.
Отримати розрахунок →Brock vs Symaga vs GSI: швидке порівняння при jacking
| Параметр | Brock | Symaga | GSI/AGI |
|---|---|---|---|
| Різьба болтів | Дюймова UNC | Метрична M10/M12 | Дюймова UNC |
| Анкерна система | Full Sweep Anchor | Лапки + анкер M12 | J-bolt система |
| Ущільнення | Butyl-sealant прокладки | EPDM шайби | Butyl tape (на деяких моделях) |
| Вітрове кільце | Обов'язкові, 2+ рівні | Обов'язкові, 1-2 рівні | Обов'язкові, 2+ рівні |
| Допуск вертикальності | L/750 | L/1000 | ±10 мм на висоту |
| Assembly Manual доступний? | Так (EN) | Так (ES/EN) | Так (EN) |
Для детального порівняння jacking для Symaga читайте особливості монтажу Symaga. Для GSI/AGI — особливості монтажу GSI. Загальний огляд методу — Jacking method: повний гід.
Маєте об'єкт?
Потрібен монтаж металоконструкцій? Розрахувати вартість
Часті запитання.
Full Sweep Anchor System — власна анкерна технологія Brock, де нижнє кільце силосу (sweep ring) кріпиться до фундаменту суцільним обхватом, а не точковими лапками. Болти анкерного кільця проходять крізь усі точки периметру і затягуються тільки після фінального опускання конструкції на плиту — не під час підрощування.
Технічно — так, але для першого об'єкту Brock настійно рекомендуємо або шефмонтаж від дилера, або залучення бригади з досвідом Brock. Основні ризики: неправильне анкерування sweep ring і невірне зусилля затяжки дюймових болтів. Помилки виявляються не одразу, а при першому повному завантаженні зерном.
Дюймова UNC (Unified National Coarse). Типові розміри: 3/8" UNC для стінкових панелей, 1/2" UNC Grade 8 для анкерних болтів. Потрібен інструмент SAE: головки 9/16" і 5/8", динамометричний ключ у ft·lb або Нм з правильною таблицею конвертації.
При jacking — 10 м/с, незалежно від бренду. Сам силос Brock розрахований на 105 mph (47 м/с), але ця цифра стосується готової зафіксованої конструкції. Під час підйому силос між домкратами і незатягненими анкерами — фактично не закріплений і вразливий до вітру.
Для стандартного Brock діаметром 18 м — 2 вітрових кільця на висотах приблизно 1/3 і 2/3 від загальної висоти стінки. Точні позиції задані в Assembly Manual конкретної моделі. Встановлюються після кожного 4-го підйому кільця.
Автор
Команда FERRON
Бригада практиків монтажу металоконструкцій. 5–10 років на об'єктах в Україні та Європі.
